中考物理：机械效率综合题含答案解析（大兴）

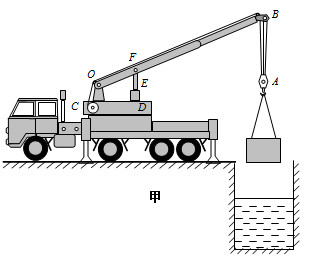

　　如图所示甲是液压汽车起重机从水中打捞重物的示意图。A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞。通过卷扬机转动使钢丝绳带动A上升，被打捞重物的体积是V=0.6m3。若在打捞前起重机对地面的压强p1=1.8×107Pa，当物体在水中匀速上升时起重机对地面的压强为p2=2.4×107Pa，重物完全出水后匀速上升时起重机对地面的压强p3=2.6×107Pa。假设起重时E沿竖直方向，重物出水前、后E对吊臂的支撑力分别为N1和N2，重物出水前滑轮组的机械效率为90%，重物出水前卷扬机牵引力做的功随时间变化的图象如图21乙所示。吊臂、定滑轮、钢丝绳的重以及轮与绳的摩擦不计。(g取10N/kg)求：

　　(1)动滑轮的重力;

　　(2)支撑力N1和N2之比;

　　(3)重物出水前匀速上升的速度。
